必看！煤礦井下玻璃鋼管阻燃性能檢測實操方法

煤礦井下環境復雜，瓦斯、粉塵等易燃易爆介質常年存在，遇到火源即可能引發爆炸事故。玻璃鋼管材作為傳統金屬管材的替代產品，憑借重量輕、安裝便捷、耐酸堿腐蝕、流體阻力低等優勢，廣泛應用于井下消防給排水、瓦斯抽采、通風導流、注漿管路等關鍵系統。其阻燃性能直接關乎井下安全生產和人員生命安全，一旦管材燃燒產生持續火焰或熔融滴落物，極易引爆周圍瓦斯或粉塵，因此阻燃性能是否達標成為井下管材的核心準入條件。今天帶你了解煤礦井下用玻璃鋼管如何進行阻燃性能檢測。



一、阻燃性能技術要求

有焰燃燒：

管材進行酒精噴燈燃燒試驗時，每組6個試樣的有焰燃燒時間的算術平均值應小于3s，其中任何一個試樣的有焰燃燒時間應小于10s。



無焰燃燒：

管材進行酒精噴燈燃燒試驗時，每組6個試樣的無焰燃燒時間的算術平均值應小于20s，其中任何一個試樣的無焰燃燒時間應小于60s。



二、試樣制備

根據管材公稱直徑分類制備試樣，確保試驗代表性：

小口徑管材（公稱直徑d≤200mm）：直接截取寬度為25mm的圓環狀試樣，每組需制備6份，試樣需無裂紋、無破損，環面平整；



大口徑管材（公稱直徑d＞200mm）：先截取寬度25mm的完整圓環，再沿圓環截取弧長為300mm的圓弧狀試樣，每組6件，截取時需避免試樣邊緣崩裂，保留原始管材壁厚。

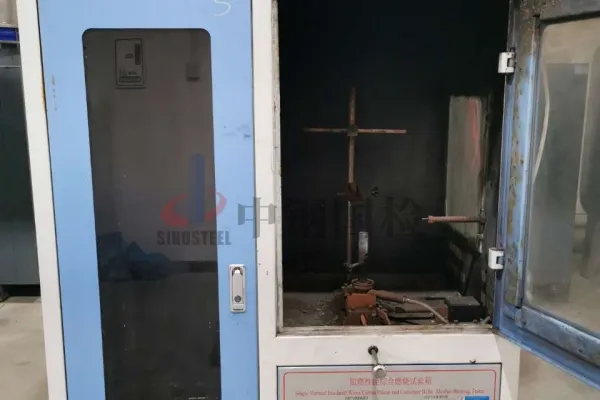

三、試驗步驟

1、試樣安裝：將制備好的試樣水平夾持固定，確保試樣中心與酒精噴燈火焰中心對齊，無傾斜或松動；

2、燃燒測試：按標準規定時間持續燃燒后，立即移開酒精噴燈燃燒器；

3、時間測定：精準記錄試樣及滴落物的有焰燃燒時間和無焰燃燒時間；

4、過程觀察：試驗全程觀察試樣燃燒狀態，包括是否產生熔融滴落、火焰蔓延速度、燃燒后殘留狀態等，直至所有火焰或火星完全熄滅。





四、結語

煤礦井下安全防線的構筑，離不開每一個零部件的合規達標。玻璃鋼管材的阻燃性能不僅是產品質量的核心體現，更是井下作業人員生命安全的重要保障。從原材料配方優化，到生產過程質量控制，再到進場檢測核驗，每一環節的嚴謹把控，都是對煤礦安全生產的責任擔當。只有讓每一根管材都符合阻燃標準，才能為井下復雜環境構筑堅實的安全屏障。
