高聚物改性瀝青防水涂料的重要檢測項目及檢測方法

高聚物改性瀝青防水涂料是指以瀝青為基料，用合成高分子聚合物進行改性。而制成的水乳型或溶劑型防水涂料，具備較好的柔韌性、抗裂性、耐高低溫性能以及拉伸強度等。常被用于Ⅱ、Ⅲ、Ⅳ級防水等級的房屋、地面、混凝土地下室或衛生間等防水工程。本文以水乳型為例，其檢測項目包括：固體含量、不透水性、耐熱性、低溫柔度、粘結強度、斷裂伸長率等，具體檢測方法如下：

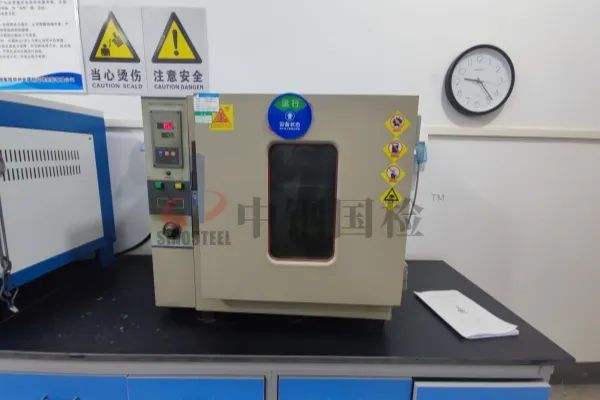

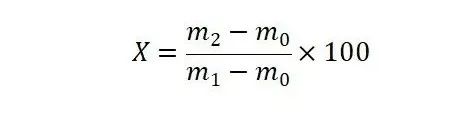

將樣品攪拌均勻后，取適量的試樣倒入培養皿（m0）中刮平，要求培養皿已經干燥稱量，并且底部襯有兩張定性濾紙。然后立即稱量（m1），放入已恒溫至（105±2）℃的烘箱中，恒溫3h，取出放入干燥器中，在標準試驗條件下冷卻2h，然后稱重（m2）。固體含量按照公式計算：

不透水性試驗
從制備好的涂膜上截取試件，將試件在標準條件下放置1h，并在標準條件下將潔凈的自來水注入不透水試驗儀器中至溢滿，開啟進水閥，接著加水壓，使貯水罐的水流出，清除空氣。然后將試件涂層面迎水置于不透水儀的圓盤上，再在試件上加一塊相同尺寸，孔徑為0.2mm的銅絲網布啟動壓緊，施加壓力直至規定值，保持該壓力30min。卸壓，取下試件，觀察有無滲水現象。在試驗時注意在金屬網和涂膜之間加一張濾紙防止粘結，試驗后記錄試件有無滲水現象。

低溫柔性試驗
低溫柔度在標準條件下進行試驗時，應從制備好的涂膜上截取三個試樣進行檢驗，將試件和直徑30mm的彎板或圓棒放入已調節規定溫度的低溫冰柜中，然后再小于10L的容器中放入冷凍液，將容器放入低溫制冷儀，冷卻至標準規定溫度。再將試件和圓棒同時放在液體中，待溫度達到標準規定的溫度后至少保持0.5h。在標準規定溫度下，將試件與液體中在3s內勻速繞圓棒彎曲180°。彎曲三個試件，取出試件用肉眼觀察試件表面有無裂紋，斷裂。

耐熱性試驗
將樣品攪勻，取表面已用溶劑清潔干凈的鋁板，將樣品分3~5次涂覆，涂覆的面積和總厚度要符合要求，最后一次將表面刮平，在標準試驗條件下養護120h，然后在（40±2）℃的電熱鼓風干燥箱中養護48h，取出試件，將鋁板垂直懸掛在已調節到規定溫度的電熱鼓風干燥箱內，達到規定溫度后放置5h取出，觀察表面現象。

粘結強度試驗
按照相關標準制備8字砂漿塊。將在標準試驗條件下已放置24h的試樣，涂抹在砂漿塊的斷面上，將兩個砂漿塊斷面對接，壓緊。將制得的試件在標準試驗條件下養護120h，然后在（40±2）℃的電熱鼓風干燥箱中養護48h，取出試件在標準條件下養護4h。注意共制備五個試件。將試件裝在試驗機上，以規定速率拉伸至試件破壞，記錄試件的最大拉力。

斷裂伸長率試驗
從制備好的涂膜上裁取六個試樣進行檢驗，將試件在標準試驗條件下放置2h，在試件中間劃好兩條間距25mm的平行標線，將試件夾在拉力試驗機的夾具間，夾具間距約70mm，以規定速率拉伸試件至斷裂，記錄試件斷裂時的標線間距離，試驗五個試件。若試件斷裂在標線外，取備用件補做。最終試驗結果根據公式計算：

結尾
高聚物改性瀝青防水涂料作一種高分子復合材料，其施工工藝簡單、造價便宜、與基層、混凝土粘結牢固，常被廣泛應用于多種工程之中，為確保高聚物改性瀝青防水涂料的質量，檢測是不可忽略的。文中簡單地描述了水乳型高聚物改性瀝青防水涂料的檢測項目及檢測方法，希望能帶來幫助。中鋼國檢在檢測過程中有著豐富的經驗，為廣大客戶解決了質量把控難題，如果有相關需求可以隨時與我們聯系。
